전기차 시대가 빠르게 다가오면서 우리 주변에는
전기버스 충전소, 물류·배송 차량 충전 시설, 건설장비 충전소, 그리고 주차장 완속충전기까지
EV 충전 인프라가 폭발적으로 늘어나고 있습니다.
그런데 이 충전 인프라, 생각보다 위험 요소가 많다는 사실 알고 계셨나요?
오늘은 리튬이온 배터리 열폭주(Thermal Runaway)를 조기에 감지하는
FLIR만의 열화상 솔루션에 대해 소개해드리겠습니다.
🔥왜 EV 충전소가 화재에 취약할까?
전동화가 빠르게 확산되면서 충전이 필요한 공간도 급격히 늘고 있습니다.
대중교통과 물류·배송 차량은 물론 건설장비, 항만 운영 장비, 캠퍼스, 지자체,
주거단지의 일반 승용차까지 충전 대상이 확대되고 있습니다.
하지만 충전 공간은 단순한 주차 구역이 아닙니다.
대용량 리튬이온 배터리, 고전력 전기 설비, 장시간 무인 상태라는 위험 요소가 한곳에 모여 있기 때문입니다.
특히 충전소가 지붕 아래나 지하주차장에 설치된 경우, 화재 발생 시 피해가 더 커질 수 있습니다.
AI 제작 이미지
리튬이온 배터리 셀이 손상되거나 내부 결함이 발생하면 열폭주로 이어질 수 있습니다.
열폭주는 배터리가 스스로 열을 내며 반응을 이어가는 현상입니다.
이 과정에서 가연성 가스가 발생하고 열이 인접한 셀로 빠르게 번질 수 있습니다.
일반적인 소화 방식으로 진압하기 어렵고 몇 시간 또는 며칠 뒤 다시 불이 붙는 재발화 위험도 있습니다.
가장 중요한 순간은 연기나 불꽃이 보이기 전입니다.
배터리 온도가 비정상적으로 상승하는 초기 단계에서 이상을 감지하면 사고 대응 방식이 달라집니다.
"충전 중단 → 차량 격리 → 대응 인력 배치"
대형 화재로 번질 수 있는 상황을 관리 가능한 수준에서 통제할 수 있습니다.
결국 EV 충전소 안전의 핵심은 화재가 난 뒤 진압하는 것이 아니라 연기보다 먼저 이상 발열을 감지하는 것입니다.

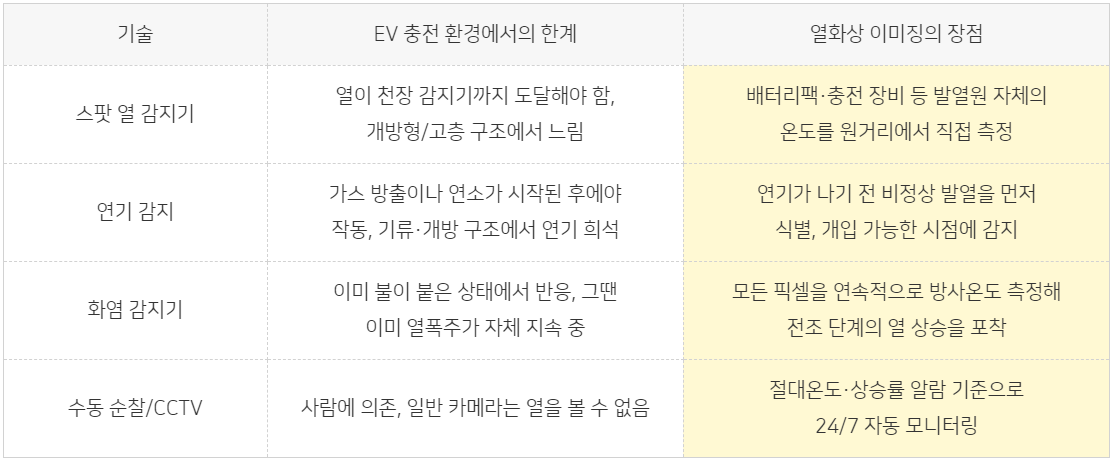

🙅♂️기존 화재 감지 방식이 안 통하는 이유
충전 시설은 전통적인 화재 감지 기술이 힘을 못 쓰는 환경입니다.
개방형 구조나 높은 천장은 연기를 흩어놓고 열이 천장 감지기까지 도달하는 걸 늦추며
야외 충전소는 애초에 천장 자체가 없죠.
대부분의 기존 기술은 "불이 난 걸 확인"할 뿐,
"불이 날 조짐을 미리 예측"하지는 못합니다.
⚙️코드·표준·보험 — 이제는 근거가 있는 기술입니다
열화상 화재 감지 기술을 도입할 때 담당자, 인허가기관(AHJ), 보험사를 설득해야 하는 경우가 많은데
이제는 관련 근거가 명확히 마련되어 있습니다.
✔️NFPA 72 (2025년판)
열화상 화재 감지를 공식적인 감지 방법으로 인정하며 Section 17.12에 전용 요구사항을 명시
설계자와 인허가기관이 화재경보 시스템에 열화상 카메라를 명시할 수 있는 근거가 마련됨
▶관련 자료 바로가기
✔️국제 화재 코드(IFC)
2024년판 IFC는 배터리 전원 기기의 충전·저장 요건(Section 322)을 포함해 리튬이온 관련 조항을 확대
모델 코드들이 리튬이온 위험성에 점점 더 주목하고 있음을 보여줌
▶ 2024 International Fire Code (IFC) - 322.1 General.
✔️EHS 및 보험
지속적인 방사온도 모니터링은 모든 충전 위치에 대해 시간이 기록된 온도 데이터를 남기므로
EHS 프로그램·보험사·사고 후 조사를 위한 문서화된 리스크 관리 근거가 됩니다.
🌎실제 사례: 미국 북동부 대형 대중교통공사, 전기버스 충전소

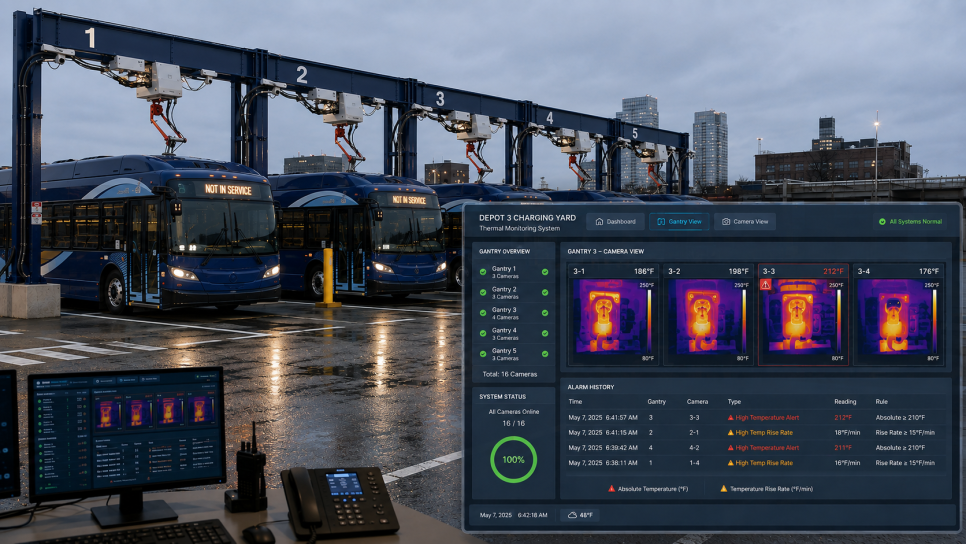

AI 제작 이미지
전기버스로 전환 중인 미국 북동부의 한 대형 대중교통공사는
전기버스 충전 시설의 야외 충전 갠트리(고정 구조물)에 FLIR 고정형 열화상 카메라를 설치했습니다.
카메라 16대가 5개의 충전 갠트리를 감시하며 각 카메라는 특정 충전 위치를 전담합니다.
카메라는 시설의 모니터링 HMI에 직접 연동되어
운영자는 갠트리별·카메라별 감지 현황을 한눈에 확인하고
버스별 실시간 화면 온도 표시가 포함된 방사 열화상 영상, 그리고 시간 기록이 남는 알람 이력까지 볼 수 있습니다.
알람 로직은 절대 온도 임계값(210°F 감지 시)과 온도 상승률 기준을 함께 적용해서
과열 설비와 비정상적인 온도 상승 속도 모두를 잡아내고
모든 카메라의 상시 상태 감시(health status)로 감지 시스템 자체가 정상 작동 중인지도 확인합니다.
- 공공·캠퍼스·업무용 주차장 (지하·복합 구조 포함)
- 레벨2 충전이 있는 다세대 주거 주차장
- 대중교통공사 버스 충전소 및 오버헤드 갠트리 시설
- 물류·배송·라스트마일 플릿 충전 야드
- 건설장비 및 오프하이웨이 차량 충전
- 항만·터미널·화물 처리 장비 전동화
✨FLIR 조기 화재 감지 시스템(EFD)이란?

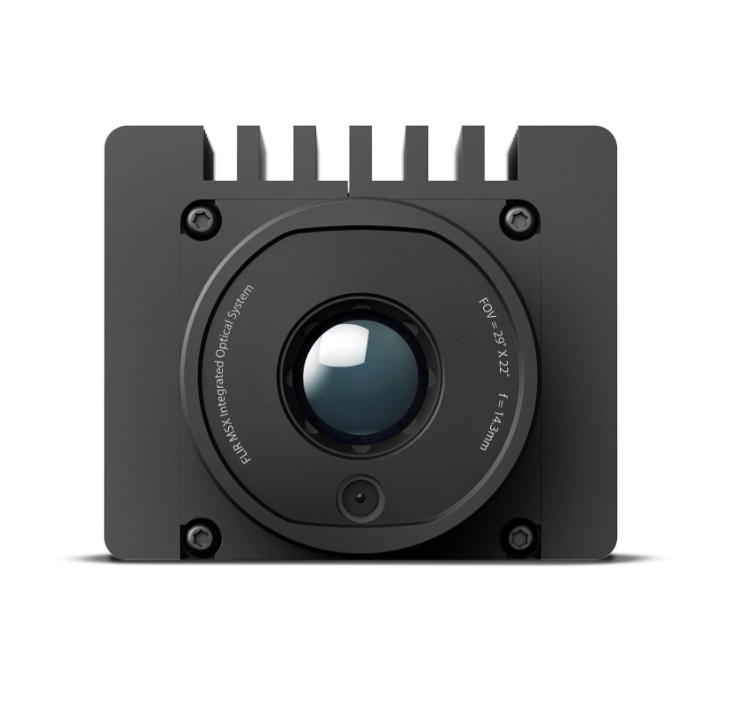

FLIR A40/A70 Advanced Multispectral Early Fire Detector(EFD)는
교정된 방사형 열화상 센서와 가시광 카메라를 하나의 고정형 유닛에 통합한 조기 화재 감지 솔루션입니다.
29°, 51°, 95°의 다양한 렌즈 옵션을 제공해 긴 충전 갠트리, 넓은 주차장, 근거리 충전 구역 등
현장 구조와 감시 범위에 맞춰 유연하게 구성할 수 있습니다.
카메라는 모든 픽셀의 온도를 실시간으로 측정하며, 사용자가 지정한 관심영역(ROI)에
절대 온도와 온도 상승률 기준을 적용해 이상 발열을 조기에 감지합니다.
감지된 알람은 물리적 출력을 통해 화재경보 시스템이나 통합 모니터링 플랫폼으로 전달할 수 있습니다.
영상관리 소프트웨어와 연동하면 영상 녹화, 다중 사이트 통합 모니터링,
시간대별 열이력 저장 및 문서화까지 지원해 보다 체계적인 설비 안전관리가 가능합니다.
EV 충전 인프라의 화재 위험은 이제 막연한 우려가 아니라
NFPA·UL 같은 표준에서도 공식적으로 다루기 시작한 실질적인 리스크 항목입니다.
연기나 화염이 나타나기 전, 열이 오르는 그 순간을 잡을 수 있는 열화상 조기 화재 감지 시스템 도입을 고민 중이시라면
언제든 MDS테크로 문의 주세요. 현장에 맞는 카메라 배치, 커버리지 분석, 화재경보 시스템 연동까지 함께 상담해드립니다.
