레이저 열화상을 이용한 비파괴 물질 검사, LTvis

LTvis

(Laser thermography system)

레이저 여기를 활용한 능동 열화상 검사

LTvis는 레이저 열화상 기반 비파괴 검사 솔루션으로

다양한 소재와 형상, 결함 유형에 맞춰 검사 방식을 최적화할 수 있는 모듈형 플랫폼입니다.

적절한 레이저 소스(다이오드 또는 파이버)를 선택함으로써 검사 대상의 재질·형상·결함 특성에

정밀하게 대응할 수 있습니다. 광범위한 면적의 검사부터 미세 결함의 고해상도 탐지까지,

LTvis는 최대 수준의 유연성과 정밀도를 제공합니다.

LTvis 적용 분야

LTvis 장점

LTvis를 이용한 검사는 어떻게 진행되나요?

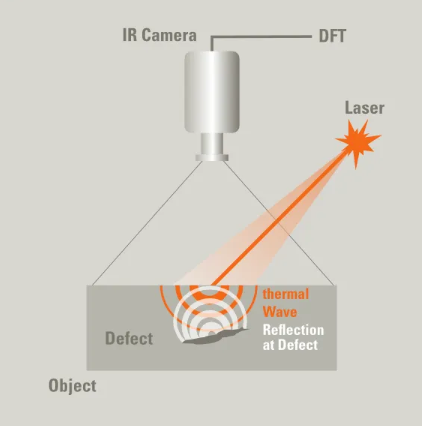

LTvis는 능동 열화상(Active Thermography) 원리에 기반합니다.

정밀한 레이저 빔이 검사 대상 부품을 점(spot), 선(line), 또는 면(surface) 형태로 필요한 방식에 따라 국소적으로 가열합니다.

재료 내부의 결함은 이러한 열 흐름(heat flow)을 방해하게 되며, 이로 인해 발생하는 열 흐름의 교란을 적외선 카메라가 시각화합니다.

시각화된 열 신호는 edevis 소프트웨어에 의해 자동 분석되어 결함 여부가 판단됩니다.

LTvis 검사 프로세스

다이오드 또는 파이버 레이저가 부품 표면에 표적 열 펄스를 생성합니다.

레이저 종류는 재료 특성 및 검사 요건에 따라 선택됩니다.

열 흐름은 처음에는 균일하게 확산되다가 균열(Creaks), 박리(Delamination) 또는

공극(Void)으로 인해 방해를 받습니다.

이러한 방해는 표면의 온도 변화를 유발하며, 이를 정밀하게 감지할 수 있습니다.

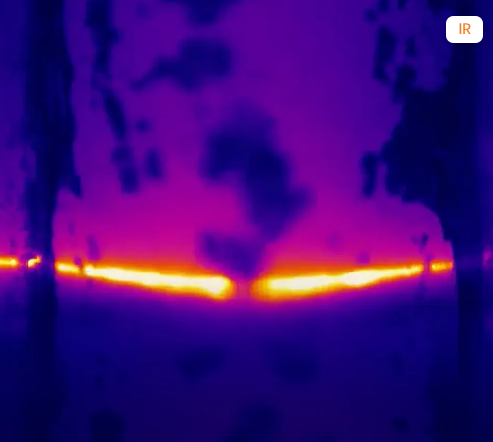

고해상도 IR 카메라는 이러한 이상을 실시간으로 감지합니다.

아주 작은 결함도 선명하게 시각화하고 기록합니다.

DisplayImg를 사용하여 위상(Phase) 이미지 생성, 결함 검출, 리포트 작성 등의

영상분석을 수행합니다.

LTvis 구성 요소 :

- LTvis 여기 소스 및 광학 장치; 다이오드 또는 파이버 레이저 중 선택
- 레이저 제어용 소프트웨어 모듈

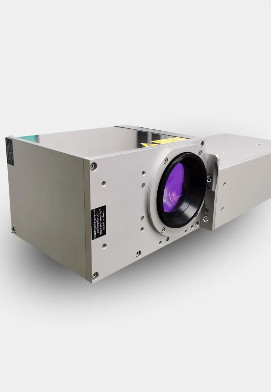

- 레이저 광학 장치/스캐너(선택 사항)
- 레이저 안전 캐빈(선택 사항)

필요한 구성 요소 :
- 고속 적외선 카메라 (MWIR 검출기)
- ESG 신호 발생기 (Signal generator)
- edevis DisplayImg 소프트웨어

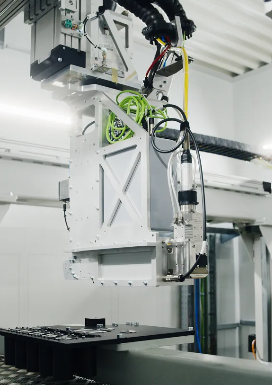

- 테스트 벤치/핸들링 시스템(자동화 검사 시 옵션)

이 시스템은 연구실 환경의 실험뿐 아니라 자동화 인라인 검사 환경에서도 사용할 수 있습니다.
