오늘은 지난번 강좌에 이어서 카메라 제어 부분에 대해서
더 자세하게 알아보는 시간을 갖으려고 합니다.
Ax8 카메라는 내부에 웹서버를 가지고 있고
일반적으로는 이 웹서버를 활용하여 간단한 모니터링이나
제어가 가능 합니다.
강좌 목차
[Python/FLIR] AX8 Streamer 사용법(1)
• 카메라 IP 변경 및 카메라 스트리밍 확인
[Python/FLIR] AX8 Streamer 사용법(2)
• 웹을 통한 카메라 제어 및 카메라 정보 확인
[Python/FLIR] AX8 Streamer 사용법(3)
• 명령어를 통한 카메라 제어 및 기능 확인
[Python/FLIR] AX8 Streamer 사용법(4)
• AX8 Streamer 설치 및 주요 기능 설명

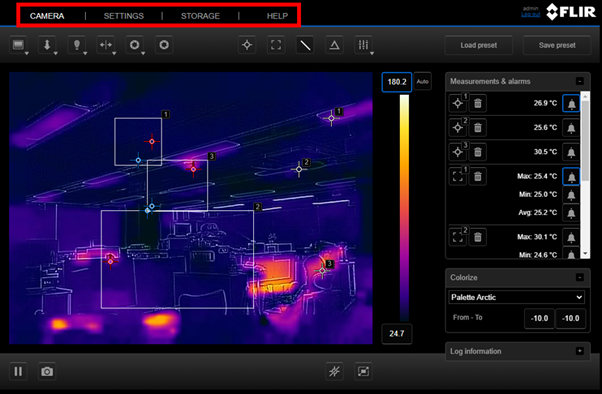

1. 웹 서버 탭 설명
CAMERA: 카메라 스트리밍 설정 및 카메라 Parameter 설정, 온도 범위 설정 등의 기능을 지원하는 탭입니다.
SETTINGS: USER 설정 및 단위 설정, 카메라의 정보를 확인할 수 있는 탭입니다.
STORAGE: STORAGE 탭에는 Snapshot 이미지나 영상을 저장하면 해당 탭에 저장이 됩니다.
HELP: 웹에서 카메라를 설정하는 법을 Document 형태로 지원합니다.

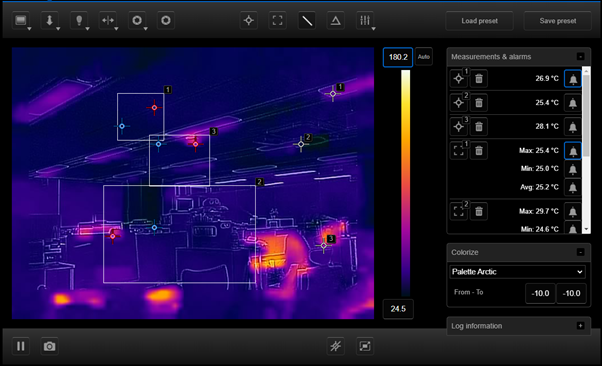

2. CAMERA 탭
카메라 탭에서는 카메라 스트리밍 영상 확인 및 카메라 설정을 할 수 있습니다.

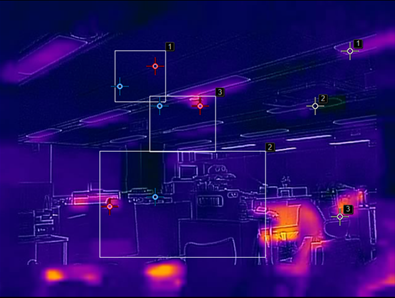

2-1. 뷰(VIEW)
2-2 상단 메뉴
① Abjust image mode
버튼을 누르면 카메라의 모드를 바꿀 수 있습니다.

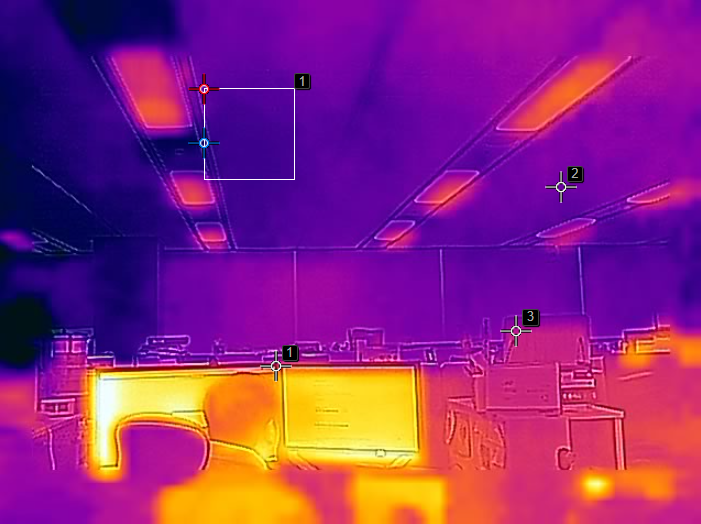

Thermal MSX : 열화상 + 실화상 모드로 선택
- 플리어 고유의 특허 기술로 열화상 외곽에 실화상의 외곽선을 추출하여 시인성을 개선해 줍니다.
- 온도 측정에 영향을 주지 않습니다.

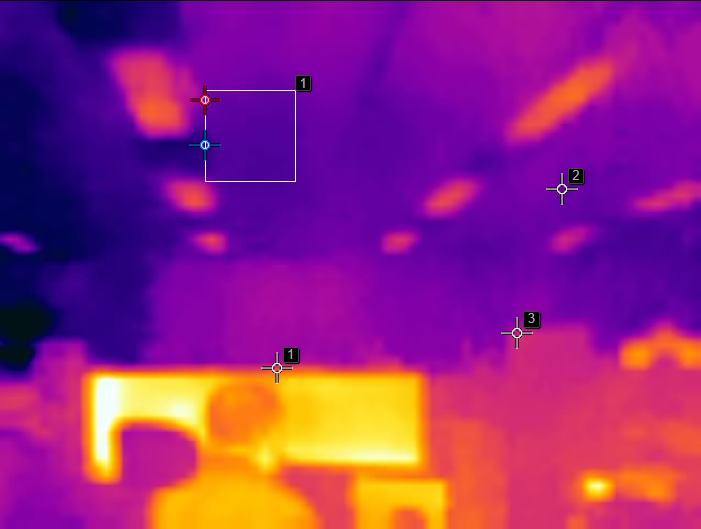

Thermal : 열화상 모드로 선택
- 열화상 데이터만 표시를 해주는 기능 입니다.

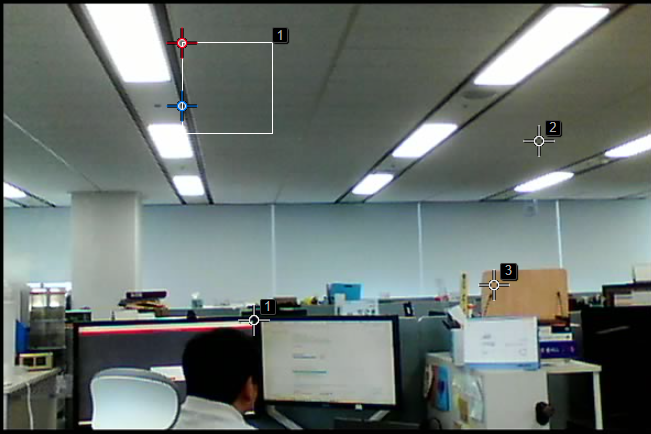

Visual : 실화상 모드로 선택
- 실화상(가시화상)에서 영상을 촬영해 주는 기능 입니다.
- 정확하게 사용을 하기 위해서는 다음에 나오는 이미지 매칭을 정확하게 해주는 것이 좋습니다.
② Abjust distance 버튼
대상 Object와의 거리를 설정할 수 있습니다.
③ Lamp settings 버튼
LED 램프를 ON / OFF 할 수 있습니다.
④ Flip Video 버튼
이미지를 Horizontal, Vatical을 설정하여 스트리밍 영상을 상-하, 좌-우 반전을 할 수 있습니다.
⑤ Periodic calibration 버튼
calibration을 정기적으로 설정해줄 수 있습니다.
설정 값에는 Off, Auto, Auto(10 min), Auto(30 min), Auto(60 min)이 있습니다.
⑥ calibration 버튼
calibration이 바로 적용됩니다.
⑦ Spot 추가 버튼
온도값을 가져오는 Spot을 추가합니다.
6개의 Spot까지 지원되며 웹 인터페이스에서 마우스로 드래그하여 위치를 수정할 수 있습니다.
⑧ Box 추가 버튼
온도값을 가져오는 mBox를 추가합니다.
6개의 mBox까지 지원되며 웹 인터페이스에서 마우스로 드래그하여 위치와 크기를 수정할 수 있습니다.
⑨ Line 추가 버튼
온도값을 가져오는 Line을 추가합니다.
Line은 1개까지 지원됩니다.
⑩ Delta measurement 버튼
델타 측정 도구는 두 측정 결과 간의 차이를 계산하는 데 사용됩니다. 고정된 온도뿐만 아니라 추가된 스팟과 상자의 결과 간의 차이 계산을 설정할 수 있습니다.
⑪ Global Measurement Parameters
Global Measurement Parameters를 설정합니다.
* PARAMETER (열화상 카메라 설정 추가 설명)
- 방사율(Emissivity) : 동일한 온도에서 이론적 기준 물체("흑체"라고 함)의 복사와 비교하여 물체가 방출하는 복사의 양입니다. 방사율의 반대말은 반사율입니다. 방사율은 물체에 의해 반사되는 것이 아니라 물체에서 발생하는 방사선의 양을 결정합니다.
- 반사 온도(Reflected temperature) : 물체에 반사되어 카메라에 들어오는 주변의 복사량을 보상할 때 사용됩니다. 물체의 이러한 특성을 반사율이라고 합니다.
- 상대 습도(Relative humidity) : 카메라와 관심대상 사이의 공기의 상대습도입니다.
- 대기 온도(Atmospheric temperature) : 카메라와 관심 대상 사이의 공기 온도입니다.
- 거리(Distance) : 카메라와 관심 객체 사이의 거리입니다.
- External IR window : 카메라와 관심대상 사이에 보호창 등을 설치한 경우에 사용됩니다. On인 경우 다음 매개변수를 설정할 수 있습니다.
- 온도(Temperature) : 외부 적외선 window의 온도입니다.
- 투과율(transmission) : window를 통과하는 열 복사의 양입니다.
⑫ Load preset 버튼
카메라 설정 파일을 Load하여 적용합니다.
⑬ Save preset 버튼
카메라 설정을 파일로 저장합니다
2-3. 하단 메뉴
① Resume video 버튼
버튼을 눌러 스트리밍을 정지 / 재생 상태를 바꿀 수 있습니다.
② Save Snapshot 버튼
스트리밍 화면의 이미지를 저장합니다.
Storage 탭에 이미지가 저장됩니다.
③ Hide Overlay
화면에 FLIR 로고 및 온도 설정 관련 값들을 숨길 수 있습니다.
④ Full Screen
화면을 전체 화면 모드로 설정합니다.
2-4. 측면 메뉴
① Measurement & alarms
온도 측정 관련 기능들과 카메라 알람을 설정할 수 있습니다.
1. Spot과 mBox의 모양이 다르며 버튼을 누르면 해당 영역의 Local Parameter를 설정할 수 있습니다.
2. 해당 영역의 온도값을 표시해주는 영역입니다.
3. 알람 활성화 및 측정할 온도의 기준을 Above, Below로 지정할 수 있습니다.
알람 기능은 Local Parameter을 On으로 설정 후 Active alarm을 Yes로 바꿔주어야 설정이 됩니다.
4. 내부 센서의 온도입니다.
② Colorize
FLIR에서 제공하는 열화상 이미지의 팔레트를 사용할 수 있습니다.
팔레트는 Arctic, Gray, Iron, Lava, Rainbow, Rainbow HC가 있습니다.
사용자가 원하는 팔레트는 선택할 수 있습니다.
③ Log information
카메라에 중요한 이벤트들의 로그를 확인할 수 있습니다.
3. SETTING 탭
① 현재 카메라의 Firmware 버전입니다.
② 카메라의 이름과 시리얼 번호를 알 수 있습니다.
③ 카메라의 온도 및 날짜를 설정할 수 있습니다.
④ 네트워크 관련 세팅을 할 수 있습니다.
⑤ User 권한 수정을 할 수 있습니다.
⑥ 알람 수취에 관한 설정을 할 수 있습니다.
⑦ 웹사이트의 테마 변경을 할 수 있습니다.
⑧ 카메라 시스템에 대한 정보를 확인할 수 있습니다.
⑨ 카메라 펌웨어에 대하여 더 자세히 볼 수 있습니다.
4. STORAGE 탭
저장한 이미지나 비디오파일이 저장되는 공간입니다.
이미지는 img_연월일_시분초_밀리세컨드(3자리).jpg로 저장됩니다.
비디오는 mov_연월일_시분초_밀리세컨드(3자리).avi로 저장됩니다.
5. HELP 탭
플리어 AX Serie 웹 서버 인터페이스의 사용법 Documentation을 제공합니다.
*참고영상: Ax8 열화상 카메라 소개
오늘은 웹 인터페이스에서 AX8 카메라 설정 법을 알아보았습니다.
다음 시간에는 URL을 통한 카메라 설정 변경 방법 및 온도값 확인 방법에 관하여 설명드리겠습니다.
