Spinnaker SDK는 Teledyne FLIR사에 무료로 제공을 하는 카메라 인터페이스용 SDK 입니다.
최근에 4.0까지 업데이트가 되었는데 현재 개발 환경 구축은 3.2 기준으로 작성이 되었습니다.
자동화용 열화상 카메라의 경우 머신 비전 카메라와 마찬가지로
특정 목적을 위해서 운영 소프트웨어 개발이 필요한데
머신비전은 형상 측정을 중심으로 하지만 열화상 카메라는 온도 측정을 주로 어플리케이션 개발을 합니다.
열화상 카메라가 간단히 온도 출력이 되기도 하지만
내부적으로는 여러가지 환경 파라메터를 넣어서 정확한 온도 추출이 가능하도록
다양한 설정들이 필요한데 이러한 시스템 개발을 쉽게하기 위해서
MDS테크에서 제공하는 metaTHERM Framework가 있습니다.
Spinnaker SDK를 기반으로 C#으로 만든 열화상 카메라 어플리케이션을 구축하는
블로그 글을 연재하고 있습니다.
많은 분들에게 도움이 되었으면 합니다.
Spinnaker SDK 개발환경
- OS: Windows 10 64bit
- SDK Version: Spinnaker 64bit v3.2.0
- Dev Tool: Microsoft Visual Studio 2017
Spinnaker SDK 필수파일

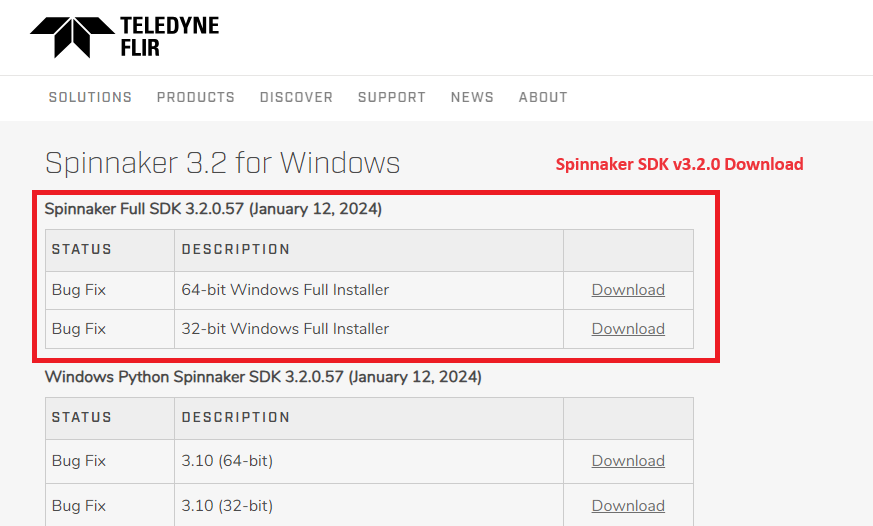

📌Spinnaker SDK 다운로드(3.2 64bit)
https://www.teledynevisionsolutions.com/support/support-center/software-firmware-downloads/iis/spinnaker-sdk-download/spinnaker-sdk--download-files/
1. FLIR 홈페이지에 접속하여 회원가입
2. 상기 링크에 접속하여 로그인
3. 컴퓨터의 사양에 맞는 Spinnaker Sdk v3.2.0 다운로드
Spinnaker SDK v3.2.0 설치
1. 다운로드한 ‘SpinnakerSDK_FULL_3.2.0.57_x64.exe’ 또는 ‘SpinnakerSDK_FULL_3.2.0.57_x32.exe’ 설치 파일을 실행합니다.

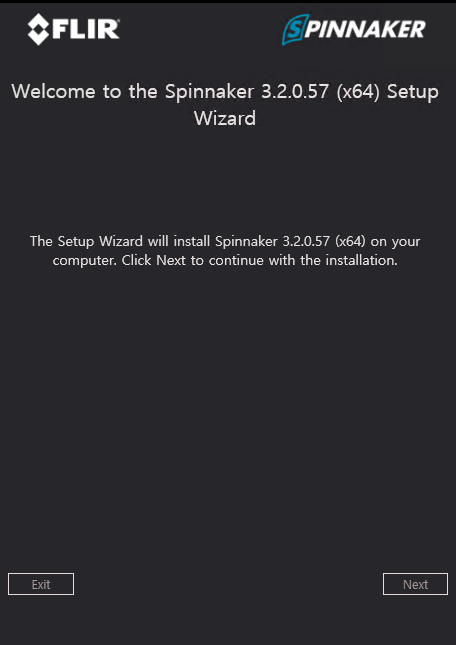

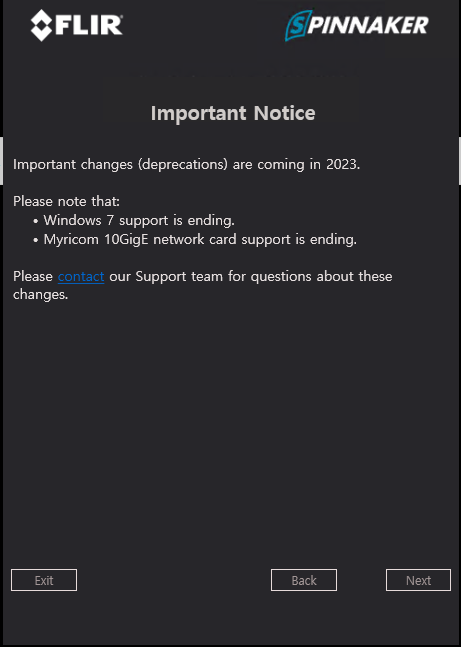

2. 아래와 같이 "Next"로 계속 진행
3. Application Development 선택
- 단순한 카메라 연결 테스트 목적이라면 Camera Evaluation 선택

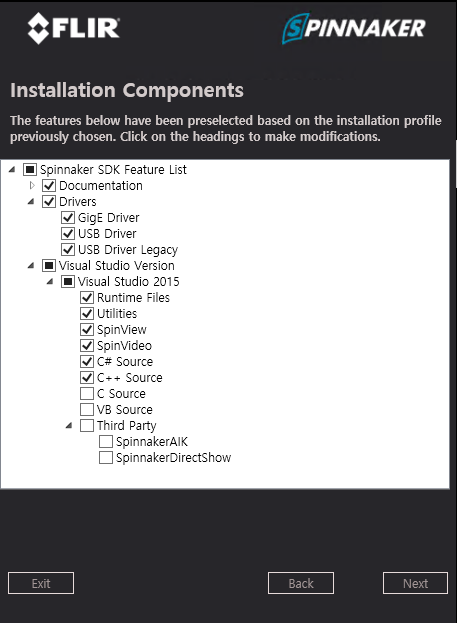

4. 사용하는 카메라 종류에 맞게 드라이버 선택
- Spinnaker SDK 개발에 필요한 언어에 맞도록 샘플 소스 선택

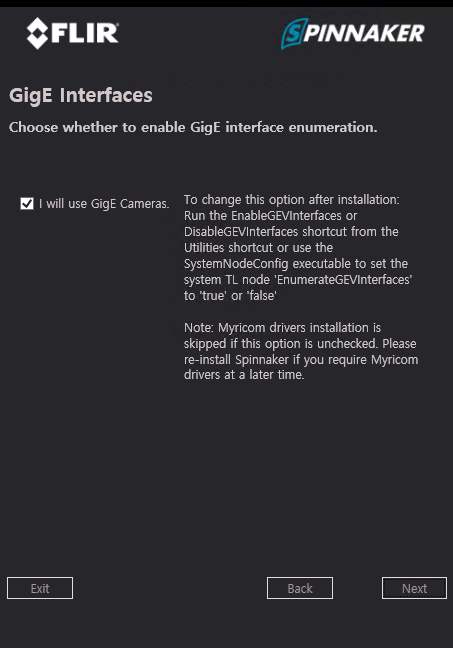

5. GigE 카메라 선택을 하면 NIC(Network Interface Card) 마법사 진행을 할 수 있다.

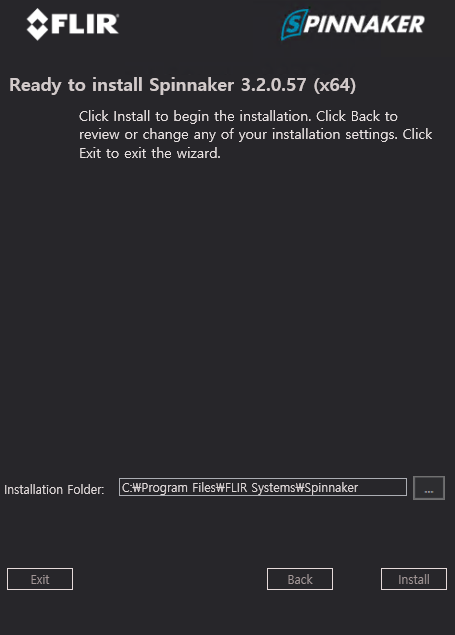

6. 설치 위치를 지정(건드리지 않는 것이 좋음 - 윈도우 Path 설정 필요)
7. 설치 종료
8. 설치 완료 확인
- SpinView 프로그램을 실행하여 정상 동작 확인
- 상단 System 리스트에서 카메라 연결(Connect) 후 재생(Play)를 하면 영상 확인 가능
metaTHERM Frameworkd Git Clone
📌아래 링크의 강좌를 통해서 소스 다운로드 참고!
https://blog.naver.com/PostView.naver?blogId=mdstech_flir&logNo=223285705902&categoryNo=51&parentCategoryNo=51&from=thumbnailList
감사합니다.
