액세서리
열화상카메라의 다양한 액세서리를 살펴보세요
| 접사렌즈 | 소형의 반도체 부품 및 PCB의 이상 발열 및 결함 식별, 디스플레이 불량 패널 검사 등에 사용함으로써 제품 연구개발에 폭넓게 활용할 수 있습니다. |
| IR Window 기본 원형 점검창 | IR Window를 활용하면 패널 덮개를 열거나 별도의 전기 캐비닛을 열어야 할 필요가 없이 각종 전기 장치를 빠르고 효율적으로 검사 할 수 있습니다. 또한 고온 및 저온, 고압 환경의 챔버 내부 대상체를 측정하고 관찰할 때 유용하게 사용할 수 있으며 사용자와 장비 사이에 보호막을 추가해 아크 플래시 사고로부터 사용자를 보호합니다. 설치 및 사용이 간편하여 편리하고 손 쉽게 사용 가능합니다. |
| IR Window 대형 직사각형 점검창 | IR Window 제품 라인에 새롭게 추가된 FLIR IRWxPC 및 IRW-xPS는 더욱 효율성 높은 검사 작업을 가능케 하고 접근하기 어려운 부품도 검사를 할 수 있게 도와주며, 계획에 없던 작업 중단 사태를 예방해주기 때문에 비용도 아껴줍니다. 직사각형 폴리머 소재의 창은 내충격 구조를 갖추고 있으며, 육안으로 확인 할 수 있는 검사 구역을 최대화 시켜 전류가 흐르고 있는 설비 안쪽의 구성품들을 모두 모니터링 할 수 있게 도와줍니다. 또한, 열악한 환경에서도 탁월한 내구성과 안정성을 유지하기 때문에 대부분의 산업군에 적합하고 선상에서도 활용이 가능합니다. |
| Housing | A40/A50/A70 열화상 카메라용 Housing은 Axx IP67과 Axx IP69k 두 종류가 있으며 A400/A500/A700 제품용으로 설계된 Housing은 Axxx IP67입니다. 호환되는 액세서리로는 Cooling Block/Jacket, Sun Sheld 및 다양한 장착 옵션이 있습니다. |
| IP hood for lens (A400/A500/A700, GF77a용) | A400/A500/A700 및 GF77a 시리즈 카메라에 호환되며, 적용 가능한 렌즈는 f=29mm(14°), f=17mm(24°), f=10mm(42°)입니다. IP hood를 장착하면 기본 IP54 등급에서 IP66 등급으로 방진, 방수 성능이 강화되어 카메라를 안전하게 사용할 수 있습니다. IP hood 장착 시 LED 및 수동 초점링이 가려져 사용할 수 없으며, 정확한 온도를 측정해야 할 경우 Hood의 IR Window에 대한 투과율 보정이 필요합니다. |
| Cooling plate (A400/A500/A700, GF77a용) | A400/A500/A700 및 GF77a 시리즈 카메라에 호환됩니다. 열화상 카메라를 상온보다 다소 높은 환경에서 사용하거나 장시간 운용할 때 방열 성능을 향상시키기 위한 heat sink plate 역할을 합니다. 40°C 이상 온도에서는 Cooling plate 사용을 권장합니다. |
접사렌즈
*이미지 클릭 시 자세한 렌즈 사진을 보실 수 있습니다.

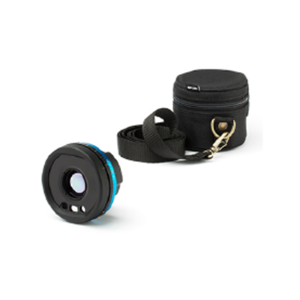

Macro Lens 2.0x
A400 49um/pixel, A500 34um/pixel,
A700 24um/pixel 측정 가능

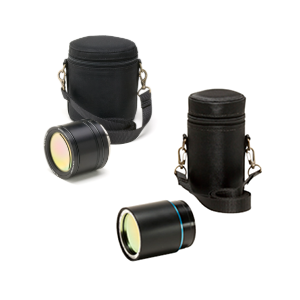

Close-up Lens(1.5x, 2.9x, 5.8x)
A615/A655sc 1.5x(25um/pixel), 2.9x(50um/pixel), 5.8x(100um/pixel)
측정 가능

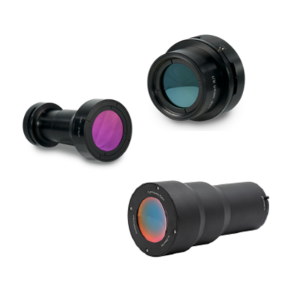

Microscope Lens(1x,3x,5x)
A8583 기준 1x(12um/pixel), 3x(4um/pixel), 5x(2.4um/pixel) 측정 가능하며 A6xxx, X6xxx, X8xxx 시리즈 냉각카메라에 호환 가능

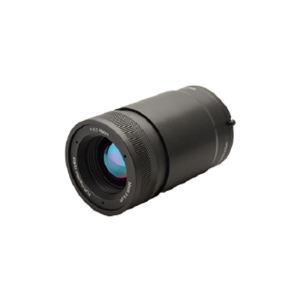

50mm Macro Lens
A8583 기준 최소 초점거리 100mm에서 15.7um/pixel 측정 가능, 초점 범위는 100mm~600mm 유동적이며, A6xxx, X6xxx, X8xxx 시리즈 냉각카메라에 호환 가능

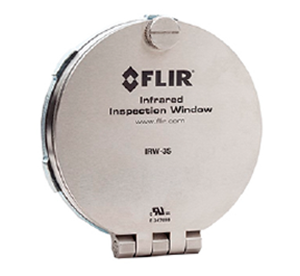

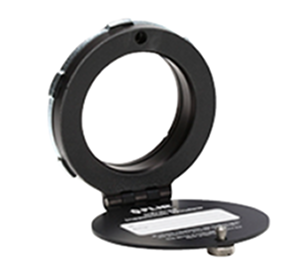

IR Window
기본 원형 점검창
| 기능 | 설명 |
| 광대역 전송 | FLIR IR Window의 광대역 크리스탈 렌즈는 단파,중파, 장파장 적외선을 투과 |
| PRIMA-Lock 신뢰성 | FLIR의 신뢰할 수 있는 PIRma-Lock 로크너트 기술이 링을 고정시켜 주기 때문에 추가 나사 불필요 |
| Window 사이즈 옵션 | 2인치, 3인치, 4인치 세가지 종류로 환경에 적합한 크기 선택 가능 |
| 작업 효율 향상 | 패널 커버를 제거하지 않고 점검할 수 있어 시간과 노동력을 절약할 수 있으며, 보호장비를 간소화 할 수 있으므로 생산성과 효율성이 향상 |
| 제품 옵션 |
|
*이미지 클릭 시 자세한 사진을 보실 수 있습니다.
Aluminum
Aluminum 실제 이미지
Stainless Steel
Stainless Steel 실제 이미지

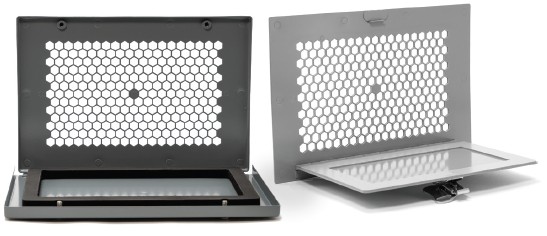

IR Window
대형 직사각형 점검창
| 기능 | 설명 |
| 안전하고 효율적인 업무 수행 | 전기가 흐르고 있는 설비의 패널 도어를 열어서 확인 할 필요 없이 안전한 검사 가능 |
| 탁월한 내구성과 신뢰성 | 완벽한 내충격성 Optics는 산업 환경에서 성능 저하 위험 없이 장기간 사용 가능 |
| 더욱 자세한 검사 | 직사각형 모양 월등한 시야각의 대형 창을 통해 다른 검사 프로그램은 대체로 검사하지 않는 구성품이나 부품까지 검사 가능 |
| 제품 옵션 |
|
*이미지 클릭 시 자세한 사진을 보실 수 있습니다.

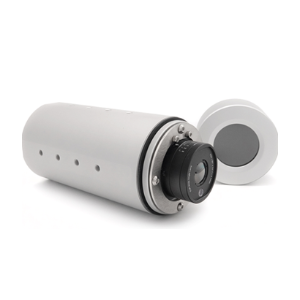

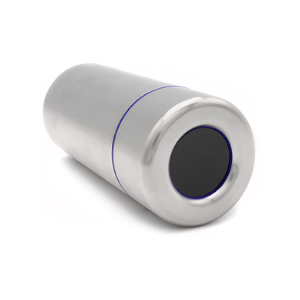

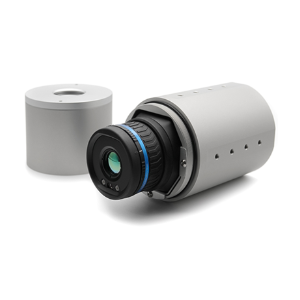

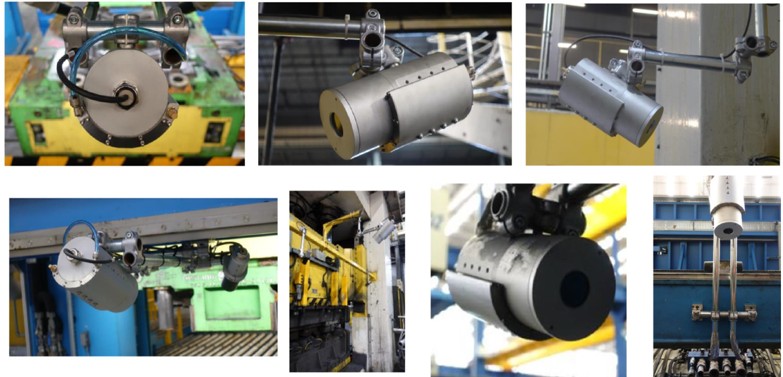

Housing
- FLIR의 독점 방사 측정 공식으로 인해 보호 Housing 내 카메라 정확도는 표준 사양 이내로 유지됩니다.
- 게르마늄 IR Window가 장착된 알루미늄(IP67), 스테인리스 스틸(IP69k) 구조
- P69k Housing은 EHEDG 표준에 따라 설계되었으며 외함은Ra <0.8µm로 전해 연마된 A316L 소재로 제작, 모든 씰은FDA 인증 재질로 제작되었습니다.

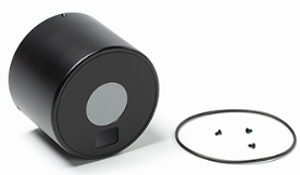

IP hood for lens
Cooling plate
(A400/A500/A700, GF77a용)
