냉각 카메라의 원리 및 특징

MWIR 냉각식 적외선 카메라 완전 가이드

열화상카메라는 디텍터 구조와 극저온 냉각장치(Cooler) 내장 여부에 따라
👉 냉각식 열화상 카메라와 비냉각식 열화상 카메라로 구분됩니다.

특히 정밀 온도 측정, 고속 촬영, 고감도 분석이 필요한 산업·연구·국방 분야에서는
MWIR 냉각식 열화상 카메라가 필수 장비로 활용되고 있습니다.

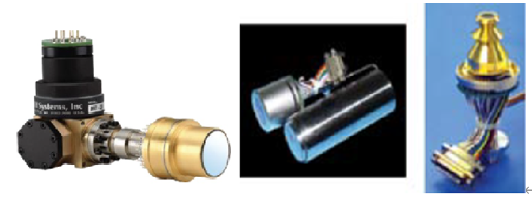

<냉각식 카메라에 사용되는 극저온 냉각장치 어셈블리>

냉각식 열화상 카메라란?

냉각식 열화상 카메라는 극저온 냉각장치(Cryogenic Cooler) 를 통해
디텍터와 내부 회로를 영하 수십~수백 도까지 냉각하여
👉 열적 노이즈(Thermal Noise)를 최소화한 고정밀 적외선 카메라입니다.

이 구조 덕분에 비냉각식 대비 훨씬 높은 감도와 프레임 속도를 제공합니다.

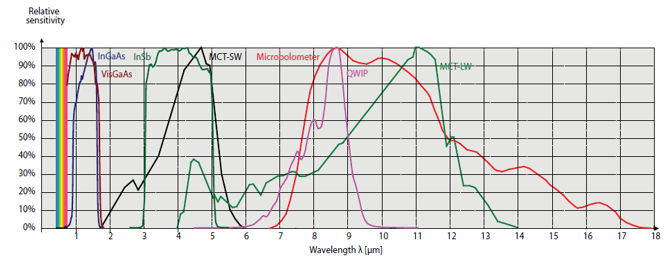

<디텍터 종류 별 적외선 감도 곡선 >

비냉각식 열화상 카메라와의 작동 원리 차이

1) 비냉각식 열화상 카메라

• - 적외선 에너지 → 디텍터 저항 변화 측정

• - 주 파장대역: LWIR (7.5~14µm)

• - 장점: 소형·경량·저비용·유지보수 용이

•


2)냉각식 열화상 카메라

• - 적외선 광자(Photon) → 전자로 변환 → 디지털 신호 처리

• - 사용 디텍터: InSb, SLS, InGaAs

• - 측정 대역: SWIR / MWIR / LWIR

• - 장점: 고감도·고속·고정밀 측정

 냉각식 카메라의 장점

1. 1) 초고속 프레임 속도 & 짧은 노출 시간

   • - 최대 28,000 FPS 이상 고속 촬영 가능

   • - 전역 셔터(Global Shutter) 기반 → 고속 물체 번짐 최소화

   • - 폭발, 탄도, 반도체 공정 분석에 최적

   •


2. 2) 우수한 감도 (온도 분해능)

3. - NETD(온도 분해능) 가 매우 낮아

4. - 미세한 열 변화까지 정밀하게 검출
5. - 가스 검출(OGI), 과학 연구, 국방 감시에 활용
6.


7. 3) 높은 공간 분해능:

8. - 짧은 파장(MWIR/SWIR) 사용 → 광학 해상도 우수
9. - 동일 해상도 대비 더 먼 거리·더 작은 대상 분석 가능
10.


11. 4) 스펙트럼 필터링 & 정밀 분석

    • - 협대역 필터 적용 가능

    • - 비냉각식 카메라로는 어려운 정밀 스펙트럼 분석 지원
