Boson+CZ 14-75
더 뛰어난 성능이 탑재된 Boson+CZ 14-75 제품을 소개합니다.
Boson+CZ 14-75는 Teledyne FLIR의 세계 정상급 LWIR(장파산 적외선) OEM 카메라 모듈 Boson+와
고성능 이미징 솔루션을 제공하는 5x 연속 줌(CZ) 렌즈를 결합한 제품입니다.

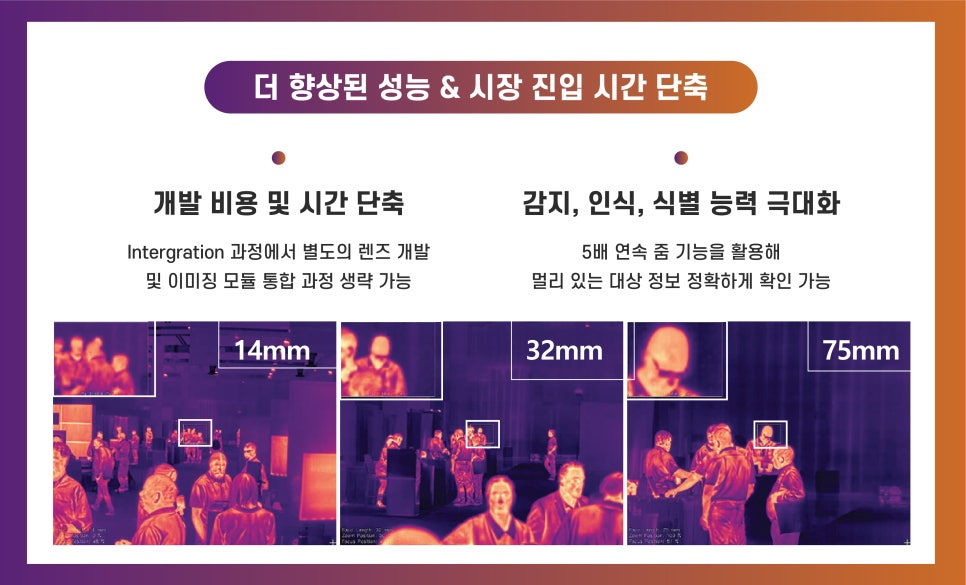

이 제품은 Intergration 과정에서 별도의 렌즈 개발 및 이미징 모듈 통합 과정을 생략할 수 있기에
개발 비용 및 시간을 크게 단축시킬 수 있습니다. 더불어 향상된 Thermal Sensitivity를 통해
감지, 인식, 식별 능력을 극대화하고 5배 연속 줌을 통해 멀리 있는 대상에 대한 정보도 정확하게 확인이 가능합니다.
Boson+모듈은 USB, CMOS 또는 MIPI 중 인터페이스를 선택할 수 있기에
다양한 임베디드 프로세스와의 통합이 그 어느 때보다 쉬워졌습니다.
또한 사용하기 쉬운 Boson SDK, GUI 및 포괄적인 제품 통합 문서는
OEM 개발을 더욱 간소화할 수 있도록 지원합니다.
더 향상된 열화상 감지 센서
Boson+CZ 14-75는 일반적인 Thermal Sensitivity 보다 월등히 향상된 품질을 갖췄습니다.
- 640 x 512 pixels
- Thermal Sensitivity < 20 mK

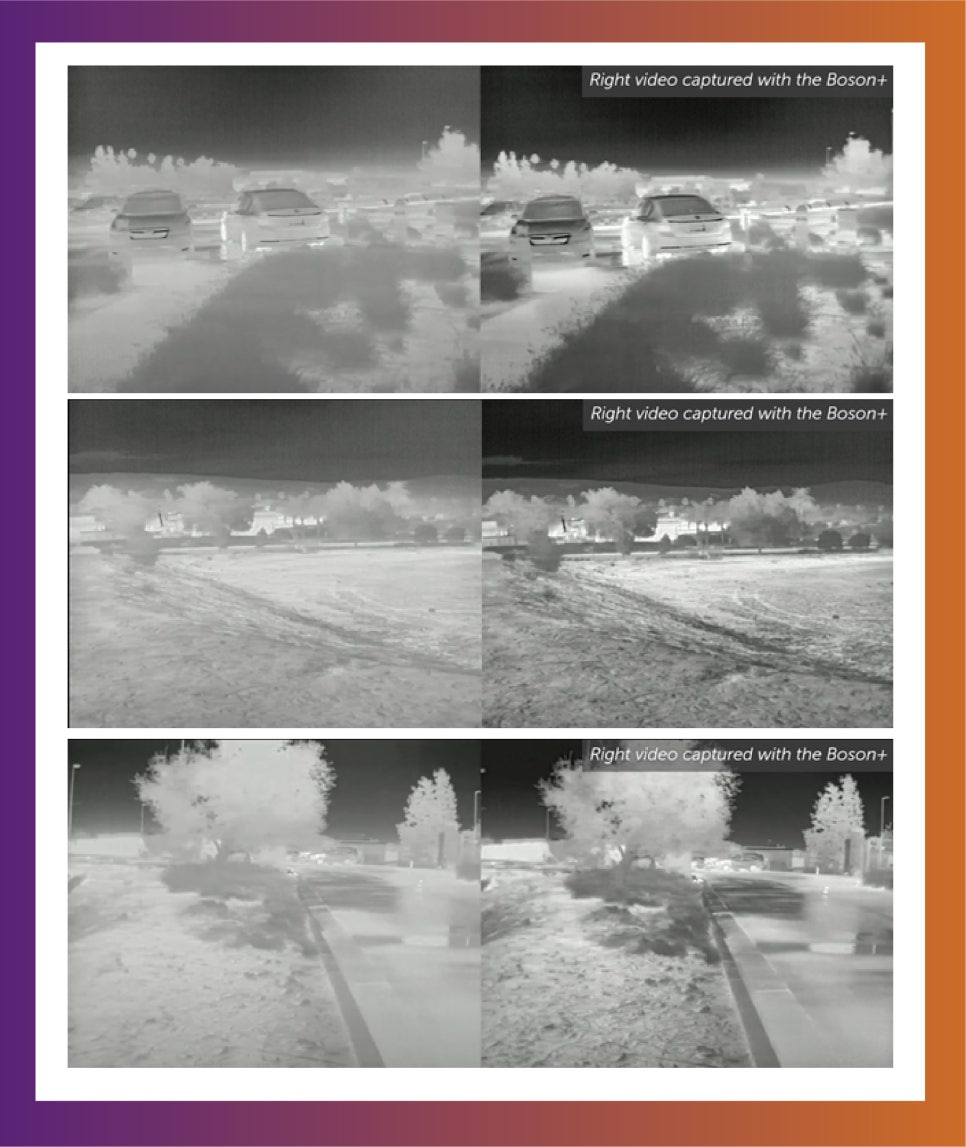

- 향상된 이미지를 통해 더 세분화된 디테일 확인 가능

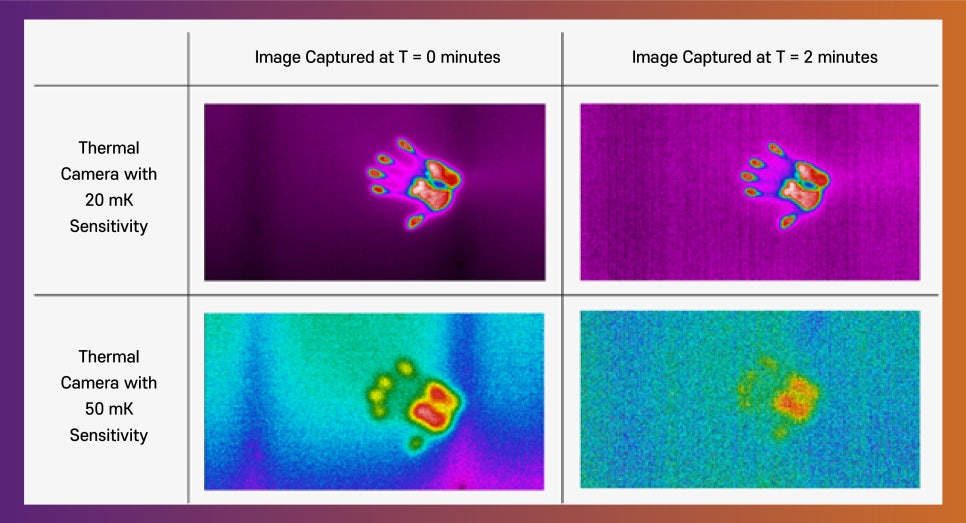

<더 많은 디테일을 수집할 수 있는 20mk의 향상된 Thermal Sensitivity>
다양한 산업 애플리케이션 개발 가능
더 향상된 열화상 성능이 탑재된 Boson+CZ 14-75를 활용하여 다양한 산업 현장에 혁신적인 열화상 기술을 적용해 보세요.
- 14~75mm 5배 광학 Zoom 기능 탑재
- 소형 101 x 77 x 77mm 크기의 렌즈, 카메라 모듈 일체형
- 20mk 이하의 업계 최고의 열 감도 및 업그레이드된 자동 게인 제어(AGC) 필터 탑재
: 모든 환경에서 극적으로 향상된 Dynamic range와 선명도를 제공
WHERE TO USE?
UAS, 보안 카메라 개발, 주변 감시용 핸디 모듈
경량 군용 차량, 조준경 개발 등
광학 줌 모듈 신제품 Boson+CZ 14-75
더 뛰어난 성능의 열화상 카메라 FLIR Boson+CZ 14-75로 새로운 산업 애플리케이션을 개발하시고 싶으신
업계 담당자께선 MDS테크로 연락 주시기 바랍니다.
|
| Uncooled Vox microbolometer |
| |
| |
| Longwave infrared; 7.5 μm – 14 μm |
| |
| 60 Hz baseline; 30 Hz runtime selectable |
| 온도 측정 가능, Up to 140 °C (high gain) |
| Factory calibrated; updated FFCs with FLIR’s Silent Shutterless NUC (SSN™) |
| |
| Lens Window Transmittance HEAR L1: >/= 84% for band |
| |
| |
| |
|
| Nominal voltage 12V +/- 1V |
| RS232, 38400 baud, 1 stop bit, 8 data bits, no parity |
| |
| |
보조 채널 (Peripheral channels) | |
| Lens assembly to meet MILSTD-1472 and MIL-HDBK-1686 |
| |
| |
| |
더 뛰어난 성능이 탑재된 Boson+CZ 14-75 제품을 소개합니다.
Boson+CZ 14-75는 Teledyne FLIR의 세계 정상급 LWIR(장파산 적외선) OEM 카메라 모듈 Boson+와
고성능 이미징 솔루션을 제공하는 5x 연속 줌(CZ) 렌즈를 결합한 제품입니다.
이 제품은 Intergration 과정에서 별도의 렌즈 개발 및 이미징 모듈 통합 과정을 생략할 수 있기에
개발 비용 및 시간을 크게 단축시킬 수 있습니다. 더불어 향상된 Thermal Sensitivity를 통해
감지, 인식, 식별 능력을 극대화하고 5배 연속 줌을 통해 멀리 있는 대상에 대한 정보도 정확하게 확인이 가능합니다.
Boson+모듈은 USB, CMOS 또는 MIPI 중 인터페이스를 선택할 수 있기에
다양한 임베디드 프로세스와의 통합이 그 어느 때보다 쉬워졌습니다.
또한 사용하기 쉬운 Boson SDK, GUI 및 포괄적인 제품 통합 문서는
OEM 개발을 더욱 간소화할 수 있도록 지원합니다.
더 향상된 열화상 감지 센서
Boson+CZ 14-75는 일반적인 Thermal Sensitivity 보다 월등히 향상된 품질을 갖췄습니다.
- 640 x 512 pixels
- Thermal Sensitivity < 20 mK
- 향상된 이미지를 통해 더 세분화된 디테일 확인 가능
<더 많은 디테일을 수집할 수 있는 20mk의 향상된 Thermal Sensitivity>
더 향상된 열화상 성능이 탑재된 Boson+CZ 14-75를 활용하여 다양한 산업 현장에 혁신적인 열화상 기술을 적용해 보세요.
- 14~75mm 5배 광학 Zoom 기능 탑재
- 소형 101 x 77 x 77mm 크기의 렌즈, 카메라 모듈 일체형
- 20mk 이하의 업계 최고의 열 감도 및 업그레이드된 자동 게인 제어(AGC) 필터 탑재
: 모든 환경에서 극적으로 향상된 Dynamic range와 선명도를 제공
WHERE TO USE?
UAS, 보안 카메라 개발, 주변 감시용 핸디 모듈
경량 군용 차량, 조준경 개발 등
광학 줌 모듈 신제품 Boson+CZ 14-75
더 뛰어난 성능의 열화상 카메라 FLIR Boson+CZ 14-75로 새로운 산업 애플리케이션을 개발하시고 싶으신
업계 담당자께선 MDS테크로 연락 주시기 바랍니다.
Specification
Imaging & Environmental
센서 종류
Uncooled Vox microbolometer
해상도
640 x 512
픽셀 피치(Pixel pitch)
12 μm
스펙트럼 레인지
Longwave infrared; 7.5 μm – 14 μm
열 민감도
<20 mK only
최대 프레임
60 Hz baseline; 30 Hz runtime selectable
온도 측정
온도 측정 가능, Up to 140 °C (high gain)
NUC 보정 동작
Factory calibrated; updated FFCs with FLIR’s Silent Shutterless NUC (SSN™)
태양광 보호 기능
적용(렌즈 파트 only)
연속 줌 (Zoom) 기능
광학 줌
NFOV = 75mm +4% / -0%
WFOV = 14mm +0% / -4%
Lens Window Transmittance HEAR L1: >/= 84% for band
동작 가능 온도
-40°C to 70°C
보관 가능 온도
-40°C to 80°C
허용 진동
1,500 g @ 0.4 msec
Electrical & Mechanical
입력 전압
Nominal voltage 12V +/- 1V
시리얼 통신
RS232, 38400 baud, 1 stop bit, 8 data bits, no parity
비디오 채널
CMOS, MIPI or USB3
제어 채널 (Control Channels)
UART, USB or I2C
보조 채널 (Peripheral channels)
I2C, SPI, SDIO
Design and Construction
Lens assembly to meet MILSTD-1472 and MIL-HDBK-1686
크기 (Size)
101 x 77 x 77mm
무게 (Weight)
390g
IP 등급
IP67(렌즈 앞쪽 부분 only)
