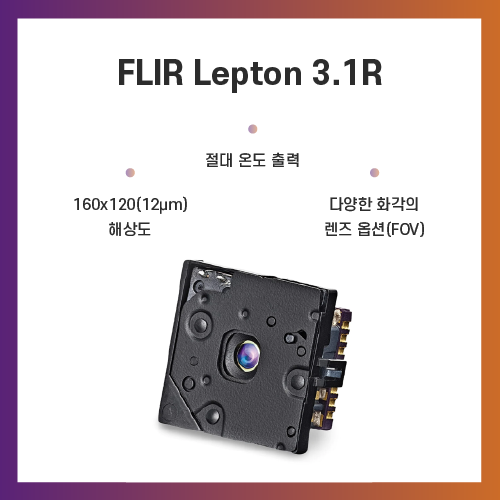

FLIR Lepton 3.1R
Lepton은 세계에서 가장 많이 생산되는 LWIR 적외선 카메라 모듈입니다.
동전보다 작은 크기는 물론 효율적인 비용으로 혁신적인 성능을 자랑하는
Lepton은 전 세계 수백만 명의 고객이 산업에 채택한 제품입니다.
160x120(12μm) 픽셀 해상도, 절대 온도 출력, 다양한 화각의 렌즈옵션(FOV)를 제공합니다.
Teledyne FLIR는 고객님들의 개발 비용을 절감하고 출시 시간을 단축시켜드리기 위해
온라인 Lepton Integration Toolbox를 지속적으로 개선하고 잇으며, Windows, Linux, Raspberry Pi 및
BeagleBone에서 테스트하기 위한 95˚ FOV 광각 모델의 이미지 교정 소스 코드가 포함된
Lepton 3.1R용 디워핑 교정 (광각 이미지 교정) 가이드와 같은 애플리케이션 노트를 제공합니다.

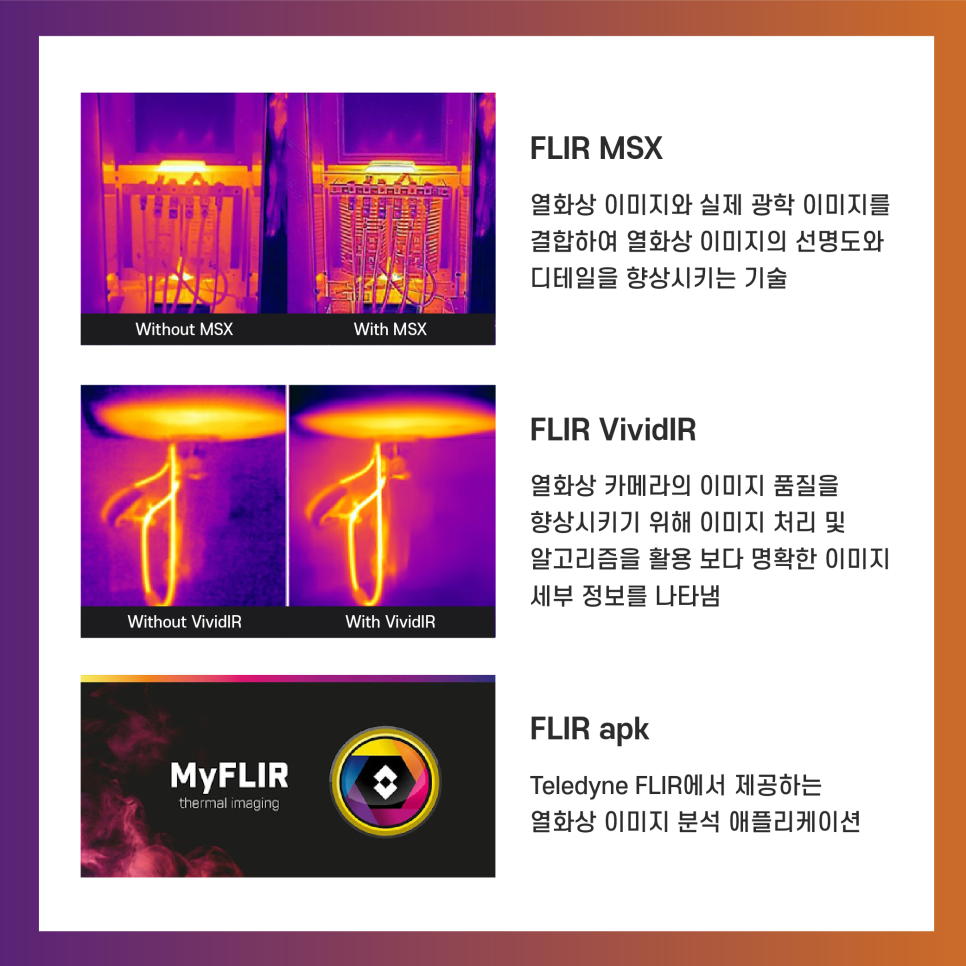

또한 기술 서비스 팀은 MyFLIR®, MSX®, Vivid-IR™ 라이선스를 취득한 고객에게 협력 서비스를 제공합니다.
이러한 Lepton의 기술 및 지원사항을 통해 스마트 빌딩, 화재 감지, 점유 추적, 유틸리티 및
프로세스 장비 상태 모니터링, 스마트 홈 등을 위한 모바일, 소형 전자 제품 및 무인 센서
분야에서 혁신적인 제품 개발이 가능합니다.

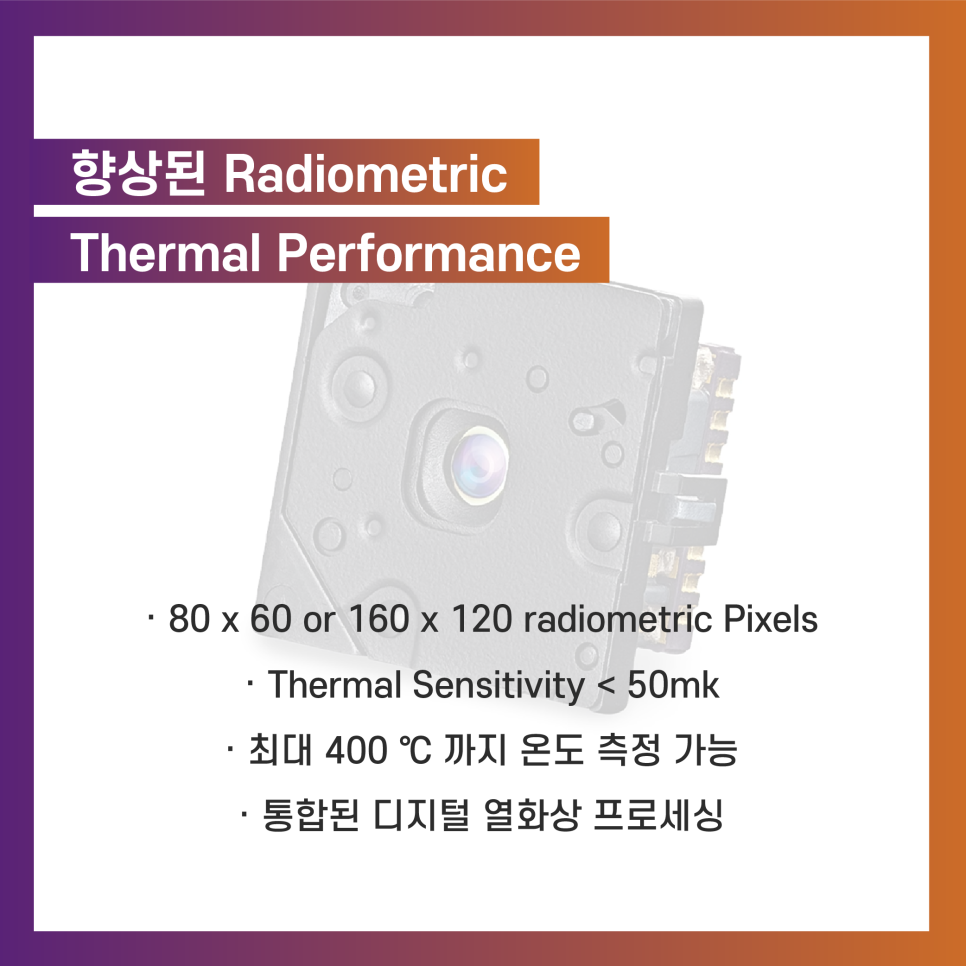

향상된 Radiometric Thermal Performance
Lepton 3.1R은 일반적인 Thermopile 소자보다 더 높은 해상도와 감도를 갖춘 Radiometirc 센서입니다.
· 80 x 60 or 160 x 120 radiometric Pixels
· Thermal Sensitivity < 50mk
· 최대 400 ℃ 까지 온도 측정 가능
· 통합된 디지털 열화상 프로세싱

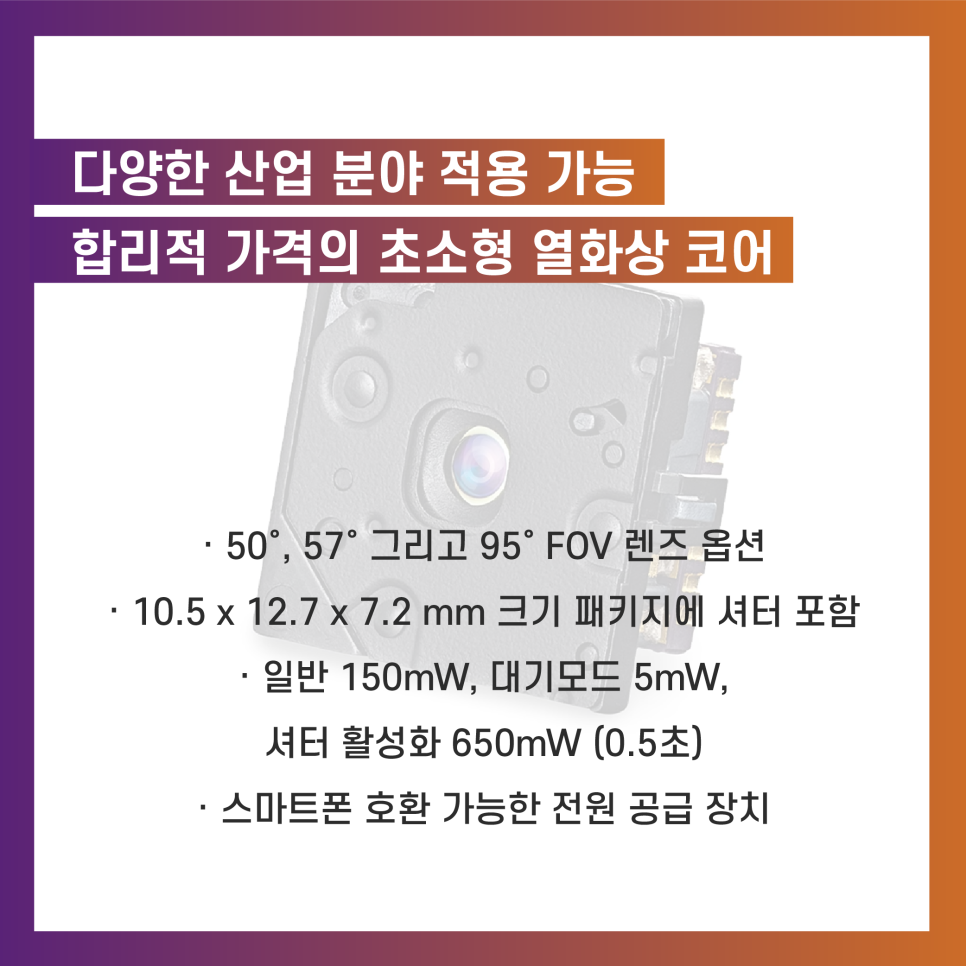

다양한 산업 분야에 적용 가능한 합리적인 가격의 초소형 열화상 코어
Lepton 3.1R은 초소형의 크기로 최적의 열화상 성능이 탑재된 코어로서 다양한 산업분야에 적용 가능합니다.
· 50˚, 57˚ 그리고 95˚ FOV 렌즈 옵션
· 소형 10.5 x 12.7 x 7.2 mm 크기의 패키지에 셔터 포함
· 일반 150mW, 대기모드 5mW, 셔터 활성화 650mW (0.5초)
· 스마트폰 호환 가능한 전원 공급 장치
전문가 등급 및 개발자를 위한 제품
업계를 선도하는 열화상 카메라 제조업체와 함께 개발하여 위험 비용 발생을 최소화시키고, 개발기간을 단축하세요.
· SPI 통신을 통한 비디오 영상 공유, two-wire serial Control 및 32핀 소켓 커넥터 인터페이스
· 전문 기술 서비스 팀의 제품 개발 온라인 지원
· Windows, Linux, Raspberry Pi, BeagleBone 등을 위한 온라인 리소스 지원
· 라이선스(MSX, VividlR) 옵션을 애플리케이션 및 성능 향상
초광각 신제품 Lepton 3.1R Specifications
| |
| Uncooled VOx microbolometer |
| |
| |
| |
| |
| |
| High Gain: Greater of ±5 °C (41 °F) or 5% (typical) Low Gain: Greater of ±10 °C (50 °F) or 10% (typical) |
Non-uniformity Corrections | |
| High Gain Mode: -10 °C to 140 °C (14 °F to 284 °F) Low Gain Mode: -10 °C to +400 °C (14 °F to 752 °F) at room temperature; -10 °C to +450 °C (14 °F to 842 °F) typical |
| |
| |
| |
| |
| User-selectable 14-bit, 8-bit (AGC applied), or 24-bit RGB (AGC and colorization applied) |
| |
|
| 25-MHz nominal, CMOS IO Voltage Levels |
| |
| CCI (I2C-like), CMOS IO Voltage Levels |
| 2.8 V, 1.2 V, 2.5 V to 3.1 V IO |
| 150 mW (operating), 650 mW (during shutter event), 5 mW (standby) |
|
| 11.5 x 12.7 x 6.9 mm (without socket) 11.8 x 12.7 x 7.2 mm (with socket) |
| 1.0 grams (without socket) |
|
| |
| |
| |
|
| |
Lepton은 세계에서 가장 많이 생산되는 LWIR 적외선 카메라 모듈입니다.
동전보다 작은 크기는 물론 효율적인 비용으로 혁신적인 성능을 자랑하는
Lepton은 전 세계 수백만 명의 고객이 산업에 채택한 제품입니다.
160x120(12μm) 픽셀 해상도, 절대 온도 출력, 다양한 화각의 렌즈옵션(FOV)를 제공합니다.
Teledyne FLIR는 고객님들의 개발 비용을 절감하고 출시 시간을 단축시켜드리기 위해
온라인 Lepton Integration Toolbox를 지속적으로 개선하고 잇으며, Windows, Linux, Raspberry Pi 및
BeagleBone에서 테스트하기 위한 95˚ FOV 광각 모델의 이미지 교정 소스 코드가 포함된
Lepton 3.1R용 디워핑 교정 (광각 이미지 교정) 가이드와 같은 애플리케이션 노트를 제공합니다.
또한 기술 서비스 팀은 MyFLIR®, MSX®, Vivid-IR™ 라이선스를 취득한 고객에게 협력 서비스를 제공합니다.
이러한 Lepton의 기술 및 지원사항을 통해 스마트 빌딩, 화재 감지, 점유 추적, 유틸리티 및
프로세스 장비 상태 모니터링, 스마트 홈 등을 위한 모바일, 소형 전자 제품 및 무인 센서
분야에서 혁신적인 제품 개발이 가능합니다.
향상된 Radiometric Thermal Performance
Lepton 3.1R은 일반적인 Thermopile 소자보다 더 높은 해상도와 감도를 갖춘 Radiometirc 센서입니다.
· 80 x 60 or 160 x 120 radiometric Pixels
· Thermal Sensitivity < 50mk
· 최대 400 ℃ 까지 온도 측정 가능
· 통합된 디지털 열화상 프로세싱
다양한 산업 분야에 적용 가능한 합리적인 가격의 초소형 열화상 코어
Lepton 3.1R은 초소형의 크기로 최적의 열화상 성능이 탑재된 코어로서 다양한 산업분야에 적용 가능합니다.
· 50˚, 57˚ 그리고 95˚ FOV 렌즈 옵션
· 소형 10.5 x 12.7 x 7.2 mm 크기의 패키지에 셔터 포함
· 일반 150mW, 대기모드 5mW, 셔터 활성화 650mW (0.5초)
· 스마트폰 호환 가능한 전원 공급 장치
전문가 등급 및 개발자를 위한 제품
업계를 선도하는 열화상 카메라 제조업체와 함께 개발하여 위험 비용 발생을 최소화시키고, 개발기간을 단축하세요.
· SPI 통신을 통한 비디오 영상 공유, two-wire serial Control 및 32핀 소켓 커넥터 인터페이스
· 전문 기술 서비스 팀의 제품 개발 온라인 지원
· Windows, Linux, Raspberry Pi, BeagleBone 등을 위한 온라인 리소스 지원
· 라이선스(MSX, VividlR) 옵션을 애플리케이션 및 성능 향상
초광각 신제품 Lepton 3.1R Specifications
사양
Lepton3.1R
센서 사양
Uncooled VOx microbolometer
열화상 해상도
160 x 120 순차적 스캔방식
픽셀 사이즈
12 μm
프레임 레이트
8.7 Hz
열화상 민감도
<50 mK (0.050 °C)
온도보정
Automatic
온도 정확도
High Gain: Greater of ±5 °C (41 °F) or 5% (typical)
Low Gain: Greater of ±10 °C (50 °F) or 10% (typical)
Non-uniformity Corrections
셔터 포함
온도 측정 레인지
High Gain Mode: -10 °C to 140 °C (14 °F to 284 °F)
Low Gain Mode: -10 °C to +400 °C (14 °F to 752 °F) at room temperature;
-10 °C to +450 °C (14 °F to 842 °F) typical
이미지 최적화
Factory configured 완전 자동
FOV - Horizontal
95°
FOV - Diagonal
119°
Lens Type
f/1.1
출력
User-selectable 14-bit, 8-bit (AGC applied), or 24-bit RGB (AGC and colorization applied)
태양광 보호
탑재
전기사양
Input clock
25-MHz nominal, CMOS IO Voltage Levels
비디오 인터페이스
Video over SPI
제어 포트
CCI (I2C-like), CMOS IO Voltage Levels
입력 전압 Voltage
2.8 V, 1.2 V, 2.5 V to 3.1 V IO
전력소모
150 mW (operating), 650 mW (during shutter event), 5 mW (standby)
치수 및 무게
치수(W x Lx H)
11.5 x 12.7 x 6.9 mm (without socket)
11.8 x 12.7 x 7.2 mm (with socket)
무게
1.0 grams (without socket)
환경
동작온도
-10 °C to +80 °C
보관온도
-40 °C to +80 °C
충격
1500 G @ 0.4 ms
주문
파트넘버
500-0758-03
